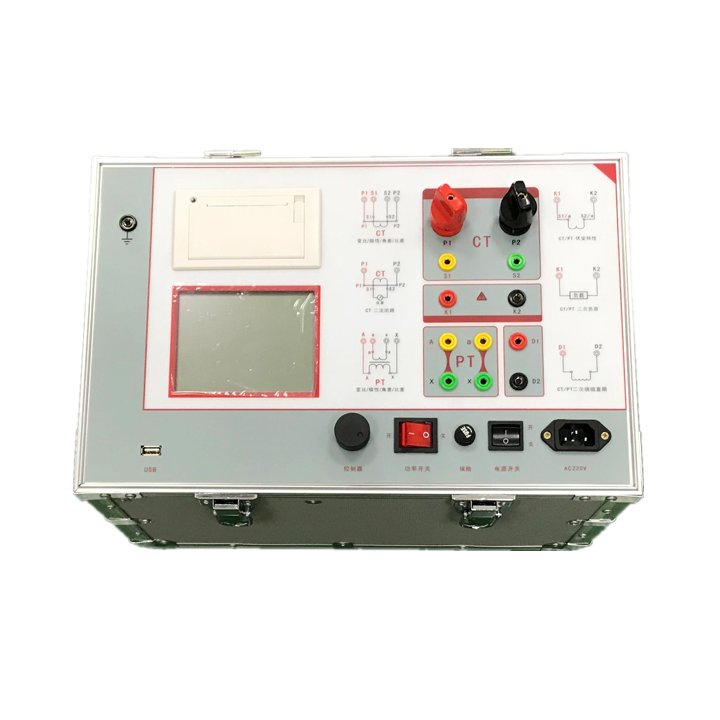

ZDHG-F全功能型互感器特性綜合測試儀 2024/03/04 互感器檢測儀器設備 產品中心 2654 產品概述 GB 1207-2006、GB 1208-2006 用于對保護類、計量類CT/PT進行自動測試 自帶微型快速打印機、可直接現場打印測試結果. 采用智能控制器，操作簡單. 大屏幕液晶，圖形化顯示接口. 咨詢電話? ? 027-83318019 在線客服聯系
產品特點產品參數產品選型相關產品產品特點 支持檢測CT和PT 滿足 GB1207、GB1208等規程要求. 無需外接其它輔助設備，單機即可完成所有檢測項目. 自帶微型快速打印機、可直接現場打印測試結果. 采用智能控制器，操作簡單. 大屏幕液晶，圖形化顯示接口. 按規程自動給出CT/PT（勵磁）拐點值. 自動給出5%和10%誤差曲線. 可保存3000組測試資料，掉電后不丟失. 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告. 小巧輕便≤22Kg，非常利于現場測試. 產品參數 CT（保護類、計量類） PT ? 伏安特性（勵磁特性）曲線 ? 伏安特性（勵磁特性）曲線 ? 自動給出拐點值 ? 自動給出拐點值 ? 自動給出5%和10%的誤差曲線 ? 變比測量 ? 變比測量 ? 極性判斷 ? 比差測量 ??比差測量 ? 相位（角差）測量 ??相位（角差）測量 ? 極性判斷 ? 交流耐壓測試 ? 一次通流測試 ? 二次負荷測試 ? 交流耐壓測試 ? 二次繞組測試 ? 二次負荷測試 ? 鐵心退磁 ?二次繞組測試 ? 鐵心退磁 項 ???目 參 ???數 工作電源 AC220V±10% 、50Hz 設備輸出 0～2500Vrms，?5Arms（20A峰值） 注：0～5A為真實值，大于5A～20A為計算值 大電流輸出 0～600A 勵磁精度 ≤0.5%（0.2%*讀數+0.3%*量程） 二次繞組 電阻測量 范圍 0.1～300Ω 精度 ≤0.5%（0.2%*讀數+0.3%*量程） 二次實際 負荷測量 范圍 5～1000VA 精度 ≤0.5%（0.2%*讀數+0.3%*量程）±0.1VA 相位測量 （角差） 精度 ±4min 分辨率 0.1min 比差 精度 0.05% CT 變比測量 范圍 ≤25000A/5A（5000A/1A） 精度 ≤0.5% PT 變比測量 范圍 ≤500KV 精度 ≤0.5% 工作環境 溫度：－10℃?～?40℃，濕度：≤90%，海拔高度：≤1000m 尺寸、重量 尺寸：410mm × 260mm × 340mm ，??重量：≤22Kg ? ? 標簽:供電部門發電廠變電站水電廠軌道交通 上一篇: ZDCT-103 電流互感器CT現場校驗儀 下一篇: ZDHG-F3 全功能型互感器特性綜合測試儀
